一、概述
本廠生產的液壓螺母是根椐多年來的生產實際經驗，參照國外產品的相關技術并結合一些使用廠家的要求開發、研制生產的成系列產品。該產品適用于需經常拆裝的螺栓；超大螺栓的予緊；大型工件的鎖緊等場合。并可做液壓過盈連接拆裝工具。
液壓螺母的優點：·操作方便、省力 ·予緊力大 ·安全、可靠 ·可用于傳統方法不能完成的地方。
目前生產的液壓螺母規格為：M120×3－M320×6，注油方式分為軸向注油和徑向注油。壓力等級為40Mpa；21Mpa。
本廠也可根據用戶要求設計、制造，以滿足不同的螺紋規格及鎖緊行程。 |

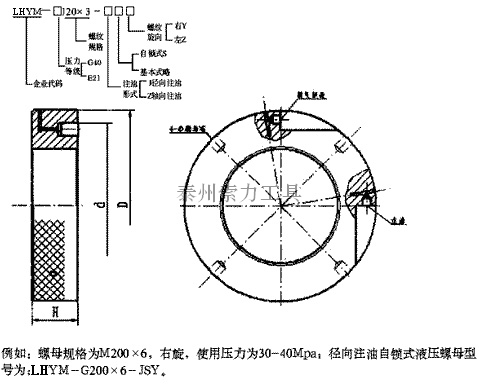

| 二、結構圖示 |
|
|
| 三、產品技術參數 |
型 號
|
D |
D1 |
H |
壓 環 |
注軸壓力 |
壓環壓力 |
| 行程L |
面積 |
| 毫 米 |
平房厘米 |
MPa |
KN |
LHYM-G120×3
LHYM-Tr120×6 |
220 |
180 |
60 |
5 |
77 |
40 |
277 |
LHYM-G130×3
LHYM-Tr130×6 |
230 |
190 |
60 |
5 |
82 |
40 |
295 |
LHYM-G140×3
LHYM-Tr140×6 |
240 |
200 |
60 |
5 |
87 |
40 |
313 |
LHYM-G150×3
LHYM-Tr150×6 |
270 |
220 |
70 |
5 |
125 |
40 |
450 |
LHYM-G160×3
LHYM-Tr160×6 |
280 |
230 |
70 |
8 |
132 |
40 |
475 |
LHYM-G170×3
LHYM-Tr170×6 |
290 |
240 |
70 |
8 |
138 |
40 |
497 |
LHYM-G180×3
LHYM-Tr180×6 |
300 |
250 |
70 |
8 |
145 |
40 |
522 |
LHYM-G190×3
LHYM-Tr190×6 |
310 |
260 |
70 |
8 |
150 |
40 |
540 |
LHYM-G200×3
LHYM-Tr200×6 |
320 |
270 |
70 |
8 |
157 |
40 |
565 |
LHYM-G210×3
LHYM-Tr210×6 |
330 |
280 |
70 |
8 |
163 |
40 |
587 |
LHYM-G220×3
LHYM-Tr220×6 |
340 |
290 |
70 |
8 |
169 |
40 |
608 |
| LHYM-Tr240×6 |
370 |
320 |
80 |
8 |
188 |
40 |
730 |
| LHYM-Tr260×6 |
400 |
350 |
80 |
8 |
207 |
40 |
800 |
| LHYM-Tr280×6 |
420 |
370 |
80 |
8 |
270 |
40 |
1000 |
| LHYM-Tr300×6 |
450 |
400 |
90 |
10 |
294 |
40 |
1100 |
| LHYM-Tr320×6 |
470 |
420 |
90 |
10 |
310 |
40 |
1200 |
| LHYM-Tr340×6 |
490 |
440 |
100 |
12 |
325 |
40 |
1260 |
| LHYM-Tr360×6 |
510 |
460 |
100 |
12 |
341 |
40 |
1320 |
| LHYM-Tr380×6 |
530 |
480 |
100 |
12 |
357 |
40 |
1400 |
|
| 表中參數可能因為改良而變更，恕不另行通知。 |
|
四、使用方法與注意事項
1.手動泵在使用前將液壓油注滿，注油口在手動泵的后端，打開螺母注油，注油后鎖緊。加壓時將泵上方的手柄上下壓動，將泵右側的卸荷開關手柄順時針鎖緊；卸壓時將手柄逆時針旋轉即可。左側接壓力表，可觀察加壓時的壓力指示，手動泵前端接注油膠管。
2.液壓螺母由螺母體、壓環、注油口及放油排氣接頭組成，使用時將螺母外觀清洗干凈。螺母旋進工件并鎖緊螺母，壓環應在原始位置，然后將手動泵的注油膠管接口插在注油口上，鎖緊手動泵右側的卸荷開關手柄，慢慢加壓，同時將放油排氣接頭上部的放氣帽向內旋，放氣，直至螺母內空氣排凈，流出干凈的液壓油后向外旋松放氣帽使之單向閥關閉，繼續加壓注油，使壓環向外壓出，達到壓緊目的，直到加壓到你所需壓緊目的即可。松開卸荷開關手柄，松開手動泵的加壓膠管接頭。
3.松卸螺母將放油排氣接頭向里旋轉直至液壓油流出，慢慢松開螺母即可。
4.螺母在沒有旋進工件鎖緊前，請不要給螺母加壓，防止壓環偏載脫出，在不使用時請將螺母內的油放凈，壓環回到原始位置，以備下次使用。在螺紋處加黃油防止生銹。
|
| |
